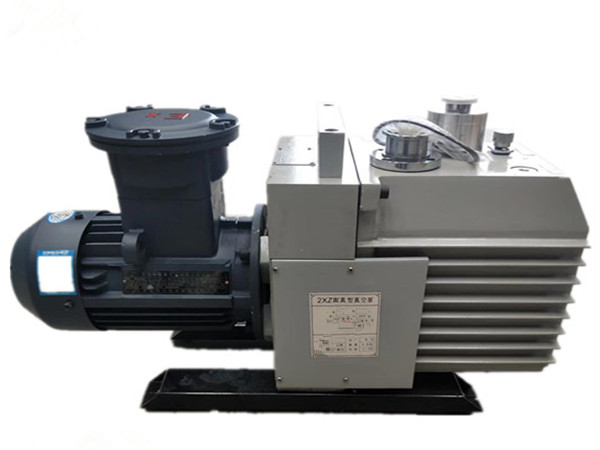

2XZ型旋片真空泵系雙級高速直聯結構旋片式真空泵(以下簡稱泵)。它有偏心地裝在泵腔內的轉子,及轉子槽內的旋片。轉子帶動旋片轉時,旋片緊貼腔壁,把進、排氣口分隔開來,并使進氣積腔容積周期性地擴大而吸氣,排氣腔容積則周期性地縮小而壓縮氣體,推開排氣閥排氣,從而獲得真空。圖一為單級泵的工作原理示意圖。雙級是兩個單級串聯而成。
2XZ型泵裝有氣鎮閥,具有延長泵油使用時間和防止泵油混水的作用。
2XZ型號泵具有體積小,重量輕、噪聲低、起動方便等優點。此外,還有防止返油的措施(2XZ-8)和無防止油封漏油污染場地的措施。
■ 用途及使用范圍
1、 泵是獲得真空的基本設備,它可單獨作用,亦可作為各類高真空系統的前級泵和預抽泵。
2、 泵進氣口連續敞通大氣運轉,不得超過三分鐘。
3、 泵不適用于抽除對金屬有腐蝕性的,對泵油起化學反應的、含有顆粒塵埃的氣體,以體含氧過高的,有爆炸性的氣體。
4、 泵有得作壓縮泵或輸送泵用。
5、 泵的工作環境:溫度5℃-40℃范圍內,相對溫度不大于90%,進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、 裝接電源時,按電機標牌的規定接線,應注意電機旋轉方向與支座上的箭頭方向一致。
7、 連續被抽容器的管道,其直徑應不小于泵的進氣口直徑,且管道應短和彎頭少,同時注意管道的泄漏。
8、 每次起動前著重查看油位,以停泵時注油至油標玻璃直徑的4/5高度為宜。
9、 具泵油采用清潔的SY1634-701號真空泵油。
10、 泵可在通大氣或任何真空度下一次起動。
