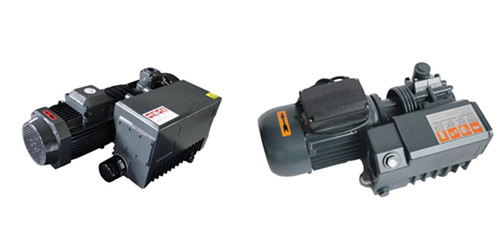

XD旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速，低噪聲，抽速快，效率高。XD旋片式真空泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效***油霧，運轉平衡，振動小，可以在任意壓強下工作。XD旋片式真空泵的技術參數2×10-2Pa，已普遍適用食品真空包裝，醫藥、印刷機械紙張輸送，玻璃工業輸送，真空夾具，干燥等單位的使用。
XD旋片式真空泵特點：
1、XD旋片式真空泵可以在任意入口壓強下工作，是***的特點。
2、XD旋片式真空泵的內部裝有油霧***器，能有效地***泵排出的氣體中的油霧，避免油霧對周圍環境的污染。
3、XD旋片式真空泵的吸氣口裝有逆止閥，當泵停止時逆止閥與泵內專門設置的孔的聯合作用下，可以立即使泵與被抽系統隔離，防止泵油返入被抽系統，同時保持了被抽容器的真寬度，因而使用本型真空泵就可以不需要再配置帶有放氣的真空截止閥，從而可以減少用戶的使用費用。
4、XD旋片式真空泵配有油氣分離器，它與油霧***器一起組成了有效的消音系統，能***排氣噪音，避免噪音污染。
5、XD旋片式真空泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。
6、結構設計合理，振動小，不用地腳螺栓即可工作
XD旋片式真空泵性能參數表：
|
型號及參數 |
XD-010 |
XD-020 |
XD-040 |
XD-063 |
XD-100 |
XD-160 |
XD-250 |
|
抽氣速率(m2/h) |
10 |
20 |
40 |
63 |
100 |
160 |
250 |
|
極限壓力(Pa) |
200pa |
||||||
|
時機功率 |
0.37 |
0.75 |
1.1 |
1.5 |
3 |
4 |
7.5 |
|
泵轉速(轉/分) |
1440 |
2800 |
1440 |
1440 |
1440 |
1440 |
1440 |
|
裝油量(L) |
0.5 |
0.5 |
1.5 |
2 |
4 |
9 |
9 |
|
吸氣口尺寸 |
1/2寸 |
1/2寸 |
11/4" |
11/4" |
11/4" |
G2 |
G2 |
|
泵重量 |
16 |
19 |
60 |
22 |
115 |
145 |
200 |
|
電壓(V) |
380/220 |
380/220 |
380/220 |
380 |
380 |
380 |
380 |
XD旋片式真空泵使用范圍：
環境溫度： 不高于40℃ (度)
抽氣速率： 10~250m3/h (立方/小時)
極限真空： 200Pa (帕)
氣體類型： 常溫?zé)o其它混合物的空氣
工作要求： 在6650pa到大氣壓的進口壓強下的連續工作時間
工作要求： 進口壓強小于1330pa的條件下，允許長時期連續工作
１、XD旋片式真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
２、入口壓力范圍：100Pa~100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
３、XD旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
４、一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。
XD旋片式真空泵的安裝方法：
1 安裝
XD旋片式真空泵應水平安放。同于XD旋片式真空泵運轉時幾乎沒有振動一般可不固定。泵底部減振墊塊上有公制螺孔用以固定泵，不要在地面上推拉泵，以免損壞減振墊塊。為保證XD旋片式真空泵得到良好的冷卻，泵冷卻空氣進風口和出風口應距周圍物體30cm以上。為便于維修，建議在泵進氣口和排氣口前留0．4m的空隙。為方便放油可安裝帶放油盤的底座。發運的泵不帶油。安裝后，通過加油口緩慢注入所規定的真空泵油（見維護5．1）到油窗高度的3/4處。
2 XD旋片式真空泵電氣連接
電氣接線必須由專業電工進行。應使用適當?shù)碾妱訖C(jī)過載保護裝置。單相220V50HZ的XD旋片式真空泵，必須保證電壓為220V±10%范圍內工作，如電壓低于220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。三相異步電動機接線完成后必須核對電動機旋向。電動機正確旋向為：從電動機尾部風扇端看電動機具軸的旋向為逆時針方向。檢查旋向時，吸氣口應打開或用橡膠板（厚度4mm以上）完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。
注：泵長時間在錯誤旋向下運轉，將損壞。
3 XD旋片式真空泵系統連接
進氣管截而尺寸應不小于吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。
4 XD旋片式真空泵起動
確定油位后可起動XD旋片式真空泵。***次起動和每一次改變接線以后都必須核對旋向后方可起動真空泵。
5 XD旋片式真空泵運轉
正常工作之前，宜關閉進氣管閥門，使XD旋片式真空泵在極限壓力狀態下運轉15分鐘以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動（宜低于6次/小時），在斷續循環工作時建議在泵進氣管道上安裝電磁閥，在非工作階段關閉電磁閥使泵在極限壓力狀態下工作，這樣電動機消耗的功率不多，但能有效地保護真空泵。
注：1.正常運轉泵休、泵蓋等處表面溫度將超過70℃，勿用手觸摸。 2．泵運轉時不能加油。
6XD旋片式真空泵極限壓力測量
極限壓力應直接在泵吸氣口用壓縮式真空計測量。泵***使用、長期擱置后使用、換新油后使用都應封閉進氣口至少運轉1小時以后，使泵達到工作溫度和泵油充分脫氣后測量極限壓力。
XD旋片式真空泵的維護：
1、真空泵油
XD旋片式真空泵一般應使用符合SH0528-92標準規定的真空泵油。環境溫度在10℃~40℃時ISO~VG100粘度等級的真空泵油。環境溫度在0℃~10℃時使用ISO~VG32粘度等級的真空泵油。真空泵運轉時必須保證油位在油窗高度的1/2-4/5處。應經常檢查油位和油的污染情況（建議每周一次）。如油位過低應停泵加入合適的真空泵油至油窗高度的4/5處。如果油被污染油將發黑、乳化、變稠、應及時換油。
2、XD旋片式真空泵更換真空泵油及油過濾器
建議泵***次工作滿150小時后換油。以后每工作500小時換油。換油同時，應更換油過濾器。如果油受污染發黑、乳化、變稠應及時換油。并在加入新油之前清洗泵。
清洗，換油步驟：
1、停XD旋片式真空泵將熱油放掉。
2、XD旋片式真空泵旋上放油塞運轉5~10秒。
3、將油放盡。
4、注入清洗用油（32號普通機械油）到油窗高度的3/4處。
5、運轉XD旋片式真空泵5~10分鐘。
6、停XXD旋片式真空泵，將油放掉。如油尚不能達到要求，重復4、5步驟。
7、旋上放油塞運轉5~10鈔。
8、將油放盡。
9、注入規定的新真空泵油。
3、XD旋片式真空泵更換排氣過濾器
如果泵溫明顯升高、電動機電流達到或超過額定電流，泵排氣口有油煙產生，則應檢查排氣過濾器是否堵塞，如堵塞，應及時更換?？稍诒眉佑涂滋幇惭b排氣壓力表，檢查過濾器是否堵塞。當壓力超過0．6bar（表壓力）時更換排氣過濾器。
4、XD旋片式真空泵清洗吸氣過濾網
吸氣濾網應保持清潔，以免抽速下降。
5、XD旋片式真空泵貯藏
如果泵長期擱置不用，應將油放盡并清洗泵，然后注入規定的新油放置在干燥場所。
6、XD旋片式真空泵其它
A．用戶如需訂購維修備件，請告知XD旋片式真空泵的型號和機號。XD旋片式真空泵的型號和機號可在泵的銘牌上找到。
B．因有些維護修理工作需要一定的專業知識，設備和專用工具，詳情請與我公司聯系。
C．XD旋片式真空泵搬運中應確保無油。不能撞擊油管，油過濾器等物。
XD旋片式真空泵的故障排除：
|
故障現象 |
XD旋片式真空泵產生原因 |
XD旋片式真空泵解決方法 |
|
1．XD旋片式真空泵不能啟動 |
1．電機接線有誤；電壓過低 2．泵或電機卡住 3．環境溫度低于5℃油粘度大 |
1．重新接線；核對電壓 2．除卻電機風扇罩試轉泵和電機找出泵或電機故障 3．加油前先將油加熱至30℃左右 |
|
2．XD旋片式真空泵達不到極限壓力 |
1． 泵油中有可凝物或氣體 2． 測量方法或儀器不正確 3． 用錯油或油被污染 4． 油封滲漏 5． 管路密封不嚴密 6． 油箱內油量不足 7． 進氣口濾網堵塞 8． 進氣管道過長或過窄 9． 葉片卡住或嚴重磨損 10．泵體磨損 11．“O”形圈變形老化 12．吸氣閥失效 |
1． 封閉進氣口運轉60分鐘 2． 使用正確的測量方法或儀器 3． 換規定的新油 4． 調換油封 5． 檢查管路連接處密封情況***泄漏 6． 檢查油位 7． 清潔進氣口濾網 8． 使用粗而短的進氣管道 9． 調換葉片 10．送生產廠家修復或更換 11．調換“O”型密封圈 12．檢查吸氣閥動作是否靈活 |
|
3．泵啟動電流或工作電流很大 |
1．油劣化 2．排氣過濾器堵塞 3．環境溫度低于5℃ |
1．換規定的新油 2．調換排氣過濾器 3．提高環境溫度 |
|
4．泵油消耗大排氣有油霧油滴 |
1．泵油太多 2．排氣過濾器安裝位置不正或過濾器材料破裂 3．排氣過濾器堵塞 4．回油閥失效、回池管塞堵 |
1．放去過多的油 2．重新安裝排氣過濾器或調換排氣過濾器 3．更換排氣過濾器 4．檢查回油閥、清洗回油管 |
|
5．泵運轉非常熱 |
1．環境溫度或吸入溫度太高 2．沒有足夠的空氣通風冷卻泵 3．泵內油太多 4．泵油不足 5．油變質劣化 6．排氣過濾器污染 |
1．采取措施降溫 2．清潔電機和泵的散熱片供給足夠的流動空氣冷卻泵 3．放去多余的油 4．加油到規定油位 5．換規定的新油 6．更換排氣過濾器 |
|
6．XD旋片式真空泵運轉噪聲大 |
1．油位過低 2．排氣過濾器堵塞 3．聯軸器彈性塊磨損 4．葉片或泵體有異味常磨損 |
1．加油 2．更換排氣過濾器 3．調換聯軸器彈性塊 4．更換磨損失效的零件 |
|
7．XD旋片式真空泵卡住 |
1．泵無油工作或葉片折斷 2．長時間在錯誤轉向下運轉 3．滑動軸承長時間在少油或無油情況下工作咬死或軸銅套開裂 |
1．檢修泵或調換葉片 2．調正轉向檢查和調換葉片 3．加油并調換失效零件 |
XD旋片式真空泵擴展應用
1、XD旋片式真空泵可增加真空緩沖罐、控制柜、電磁閥等組成旋片式真空負壓站、XD移動負壓站節能穩定。
2、XD旋片式真空泵可增加羅茨真空泵組成羅茨真空機組，提高真空度、增大抽氣量。
其他旋片式真空泵還包括：2X旋片式真空泵、SD旋片式真空泵、2XZ旋片真空泵
