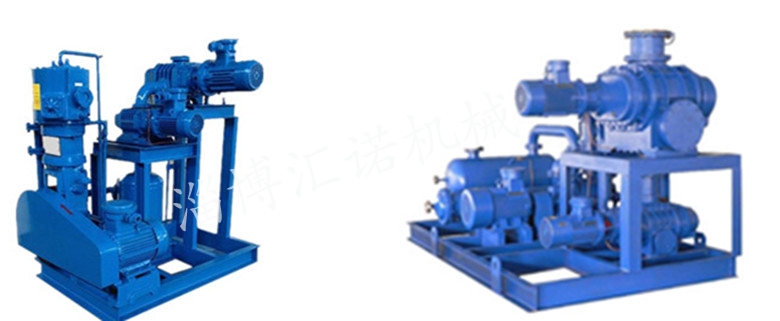

羅茨往復真空機組是一種以羅茨真空泵為主泵,立式無油往復泵為前級泵串聯而成的高、中真空獲得的應用產品。既克服了往復真空泵極限真空度低,又保存了羅茨真空泵的大抽氣量,同時具有以下特點:
1、電機功率小,能耗低。
2、較高真空下抽氣速率大,效率穩定。
3、無污染,冷卻水可循環使用,減少污水處理成本。
4、氣體流經部分無潤滑油,方便尾氣回收。
5、極限真空度高,真空性能長期切比較穩定。
因為其氣體流經部分無污染,使得所抽氣體可得到二次回收,避免了因為沸點、壓強、溫度等因素使得還未凝結的氣體直接排放。間接的有利于環保治理。被廣泛的應用在化工行業的真空蒸餾、真空蒸發、脫水結晶;食品行業的冷凍干燥,醫藥行業的真空干燥等工藝過程中。
羅茨往復真空機組的使用注意
羅茨往復真空機組可應用在抽速30-2500L/S(升/秒)的系統中,極限真空度可達到1-150pa。應用范圍廣、性能穩定,得到廣大用戶的喜愛,然使用羅茨往復真空機組應避免在以下情況中使用,否則可能造成設備的損壞。
1、所抽氣體不含有水蒸氣、腐蝕性。
2、所抽氣體不含有粉塵等顆粒狀物品,如有,需在前端增加過濾設備。
3、安裝環境在不低于5攝氏度的室溫,不高于500%的相對濕度環境中使用。
羅茨往復真空機組部分技術參數:
性能參數 |
抽氣速率 L/S |
極限壓力 ≤Pa |
機組組成型號 |
總功率 KW |
||
主泵 |
中間泵 |
前級泵 |
||||
JZJW-70.50 |
70 |
150 |
ZJP-70 |
|
WLW-50B |
5.1 |
JZJW-150.70 |
150 |
150 |
ZJP-150A |
|
WLW-70B |
7.7 |
JZJW-150.100 |
150 |
150 |
ZJP-150A |
|
WLW-100B |
9.7 |
JZJWLW-300.150 |
300 |
150 |
ZJP-300 |
|
WLW-150B |
22.5 |
JZJW-300.200 |
300 |
150 |
ZJP-300 |
|
WLW-200B |
26 |
JZJW-600.300 |
600 |
150 |
ZJP-600 |
|
WLW-300B |
35.5 |
JZJW-1200.600 |
1200 |
150 |
ZJP-1200 |
|
WLW-600B |
56 |
JZJW-70.70.50 |
70 |
10 |
ZJP-70 |
ZJP-70 |
WLW-50B |
6.2 |
JZJW-150.70.50 |
150 |
10 |
ZJP-150A |
ZJP-70 |
WLW-50B |
7.3 |
JZJW-150.150.50 |
150 |
10 |
ZJP-150A |
ZJP-150A(低速) |
WLW-50B |
8.4 |
JZJW-300.150.100 |
300 |
10 |
ZJP-300 |
ZJP-150A |
WLW-100B |
14.5 |
JZJW-600.300.200 |
600 |
10 |
ZJP-600 |
ZJP-300 |
WLW-200B |
31.5 |
JZJW-1200.600.300 |
1200 |
10 |
ZJP-1200 |
ZJP-600 |
WLW-300B |
38.5 |
JZJW-150.70.70.50 |
150 |
0.1 |
ZJP-150A |
ZJP-70 二臺 |
WLW-50B |
8.4 |
JZJW-300.150.150.100 |
300 |
0.1 |
ZJP-300 |
ZJP-150A 二臺 |
WLW-100B |
15.9 |
JZJW-600.300.150.100 |
600 |
0.1 |
ZJP-600 |
ZJP-300 ZJP-150A |
WLW-100B |
19.2 |
JZJW-1200.600.300.150 |
1200 |
0.1 |
ZJP-1200 |
ZJP-600 ZJ-300 |
WLW-150B |
39 |
注:以上參數為行業標準推薦產品,具體情況需根據用戶使用條件不同、所抽氣體不同而改變配置、選型。請用戶在選購羅茨往復真空機組時準確了解使用詳情,并致電我公司銷售處,由銷售人員為您選擇合適的羅茨往復真空機組。
羅茨往復真空機組選擇注意事項
1、了解被抽除氣體的成分。
2、確定被抽除系統所需真空度,并確定真空度單位pa(帕)、Mpa(兆帕)、torr(托)
3、確定被抽系統所需抽氣量,并確定氣量單位L/S(升/秒)、m3/min(立方/分鐘)、m3/h(立方/小時)
4、如需防爆原件,請在訂購前提出。
羅茨往復真空機組示意圖及其使用方法
以1臺羅茨真空泵配3臺羅茨真空泵為例

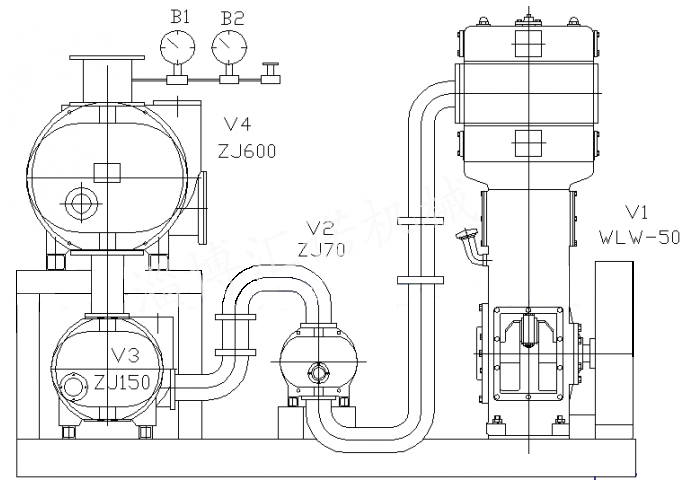

羅茨往復真空機組示意圖
除示意圖中4臺真空泵外,還配備不同閥門、儀表、氣罐等組成。
V1:立式往復泵V2/V3/V4羅茨真空泵
1.安裝前檢查設備的完整性,并熟悉所配各泵的使用說明書。
2.將機組就位固定好底角,按要求連接管路。
注意:在連接進氣管路時,應在機組上方管路中安裝20~40目的過濾網,防止焊渣等異物進入真空機組,在管路通過抽氣實驗并試車成功后可以將其取出。最好能夠安裝Y型過濾器。羅茨泵進氣口上方與系統連接處應安裝閥門,以便在停車時先行關閉,使機組與真空系統隔開
3.機組啟動前,要檢查系統各管道是否有泄漏;往復泵啟動前要點車啟動,檢查是否卡??;啟動前還要按《羅茨真空泵使用說明書》將羅茨泵油箱及油杯內油位注至指定要求;裝配好控制柜,按電氣原理圖聯接電動機和電接點真空表;給電控柜送電前,還應遙測其絕緣電阻≮10MΩ,且機架與各電機有良好的接地;將電接點真空表B1下限調至-0.090MPa,上限至0,B2下限調至-0.096MPa,上限調至-0.098MPa,接通水源、氣源,保證各羅茨泵軸封端的冷卻效果;檢查各泵的轉動方向是否正確,做好開車前的其他準備工作。
4.給電控柜送上電源.
空載試車:手動啟動V1,按順序依次啟動V2、V3、V4各泵正常運轉后,依順序停V4、V3、V2、V1;
載荷試車:手動啟動V1,預抽系統至-0.090MPa,啟動V2抽至-0.096MPa,啟動V3抽至-0.098MPa,啟動V4。系統正常工作約0.5小時后停車。停車順序同空載試車操作,關閉各閥。以上試車機組正常后,可以將轉向開關調至自動位置,按下啟動按鈕,啟動V1、抽至-0.092MPa,電接點真空表控制羅茨泵自動啟動V2抽至-0.096MPa時,自動啟動V3抽至-0.098MPa,再自動啟動V4至機組各泵正常工作20分鐘,整套機組進入正常工作狀態。(注:此為常規啟動,4級機組載荷啟動應按照訂購前所商定的操作)
5.關機前,要關閉系統與機組聯接蝶閥,然后按停止按鈕,真空機組停止運行。
注意:正式運轉前,請先將機組連接系統的各個閥門打開后再運行羅茨往復真空機組。
羅茨往復真空機組的維護保養、注意事項
1、往復真空泵開機前的準備
1.1檢查進氣管路上法蘭,接頭,閥門,不得出現漏氣。
1.2曲軸箱內加入足夠的清潔潤滑油,油位應在上、下油位線之間。潤滑油型號,冬季用30#柴油機油,夏季用40#柴油機油。
1.3開啟冷卻水進水閥門。
1.4關閉進氣管閥門。
1.5如排氣管道上有閥,打開排氣管道閥門。
1.6用手扳動皮帶輪數轉,確認無異?,F(xiàn)象,方可啟動。
2、往復真空泵運轉
2.1合上電動機電源開關,驅動真空泵,泵的旋向從皮帶輪一端看為逆時針方向,必須與皮帶罩上所標相一致。
2.2緩慢開啟進氣閥門,使泵的吸入口通向被抽容器,以免泵的啟動沖擊過大。
2.3泵運轉中應無沖擊聲,否則應停機找出原因,進行調整修理。
2.4各運動部位有良好的潤滑,注意是否有油壓。
2.5冷卻水出水溫升不超過 40℃。
3、往復真空泵停機
3.1關閉進氣管閥門。
3.2開啟進氣管道通大氣端閥門,用大氣沖洗真空泵腔5-10分鐘。
3.3拉開電動機電源開關或按下停機按鈕。
3.4在停機10分鐘后,關閉冷卻水進水閥門。
3.5在嚴寒季節泵冷卻水必須放盡以防結冰凍裂汽缸、汽缸蓋、填料箱、水管等 。
羅茨往復真空機組日常維護檢查
1 經常檢查進氣閥和進水閥,發現泄露立即修理。
2 經常檢查三角帶的松緊度,如有過松或過緊現象,應立即調整。
3 經常檢查活塞桿的密封,如有泄露即時更換密封圈。
4 曲軸箱內的潤滑油,第一次換油在運轉100—120小時以后,以后每運轉1000—1500小時更換一次。
5 汽缸壁與活塞環、十字頭與滑輪、十字頭銷與軸套、曲板銷與連桿軸瓦等,如發現不正常磨損,應予修復。
6 清潔檢查,磨損嚴重零件應更換。
7 在車間生產期間要求對車間的轉動設備每10天必查一次,對出現的問題當天及時解決。出現問題時盡快進行維護和保養。
